Objekt aus Stahlblech
Aufgabe:
Entwirf einen Funktionsgegenstand und fertige ihn aus Stahlblech an. Verschiedene Funktionen sind denkbar:

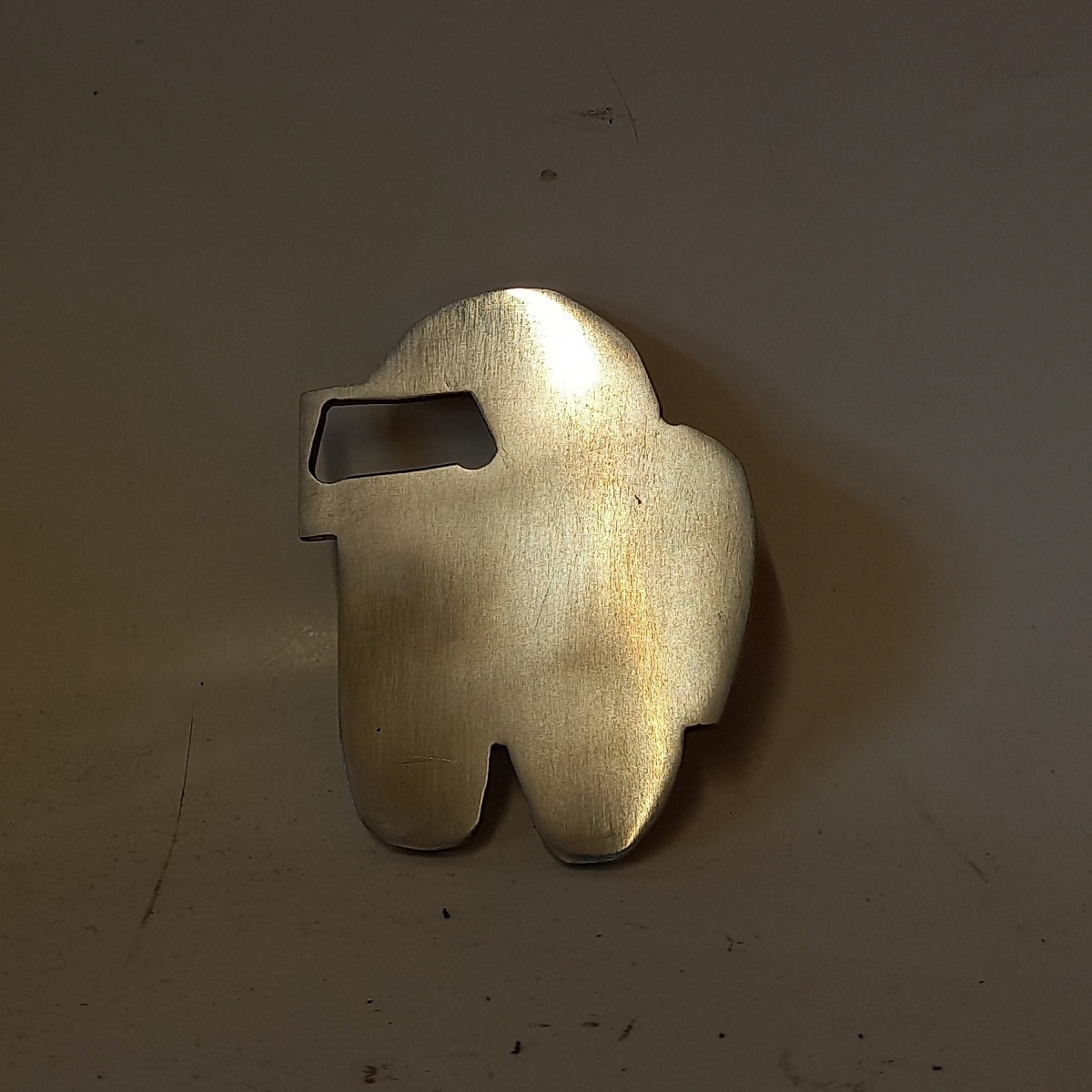

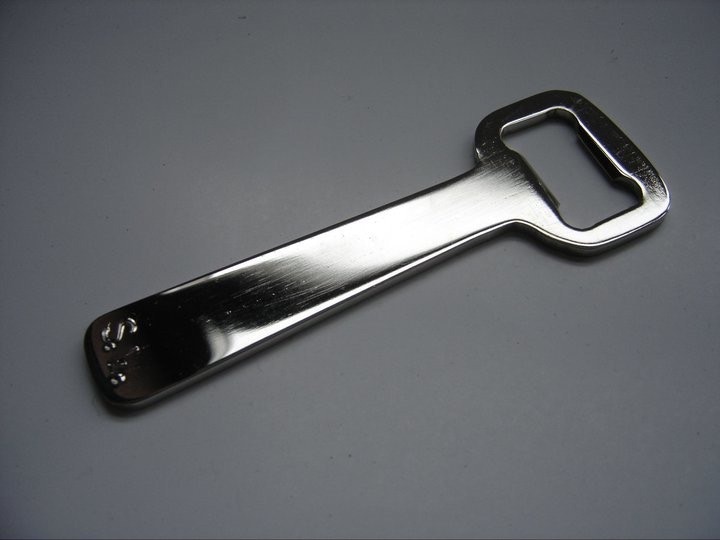

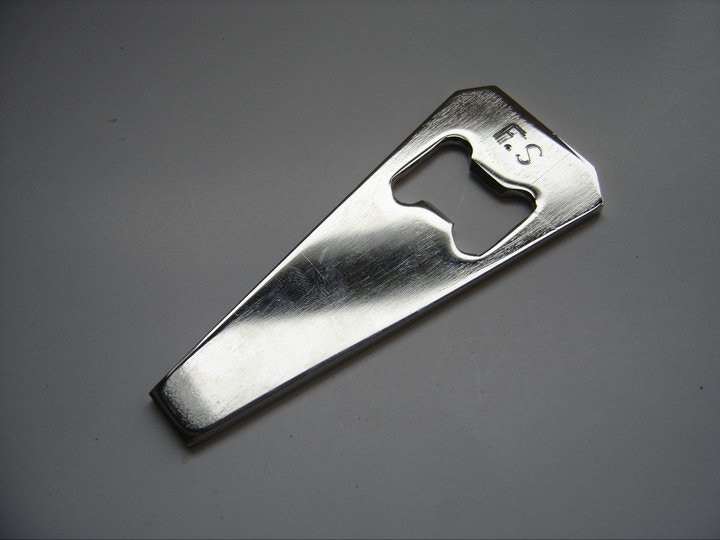

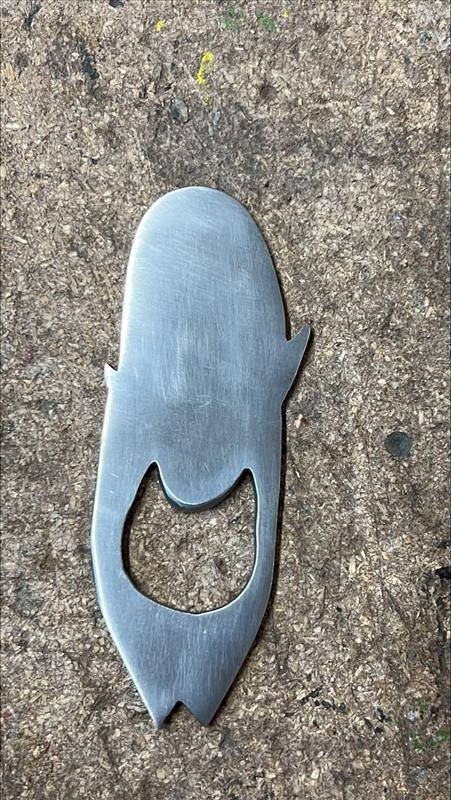

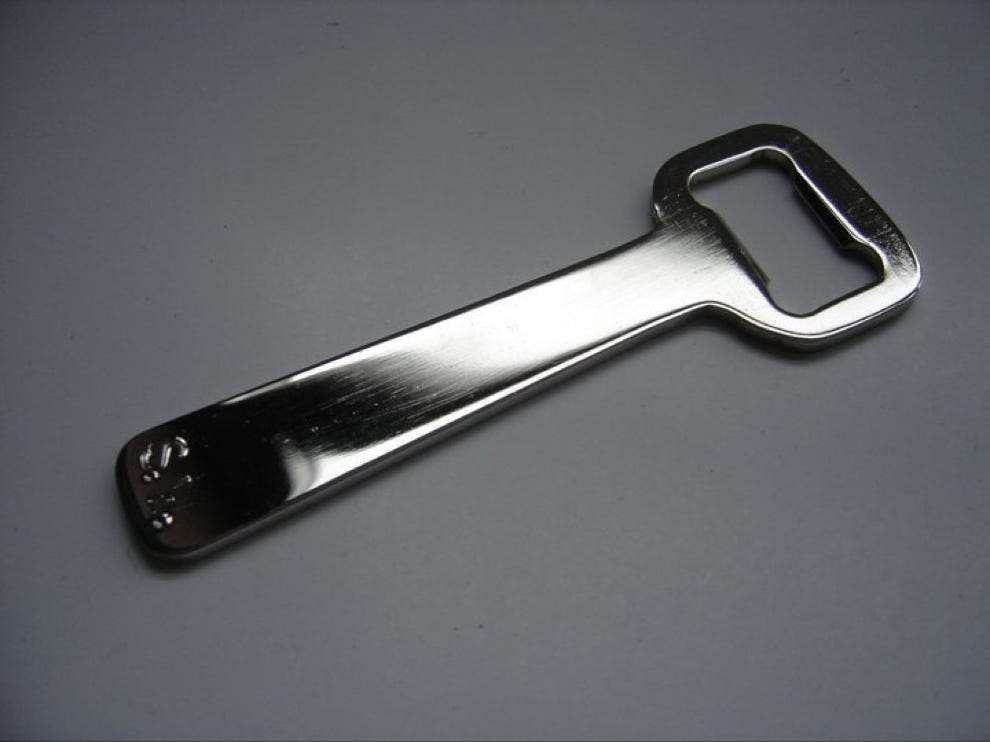

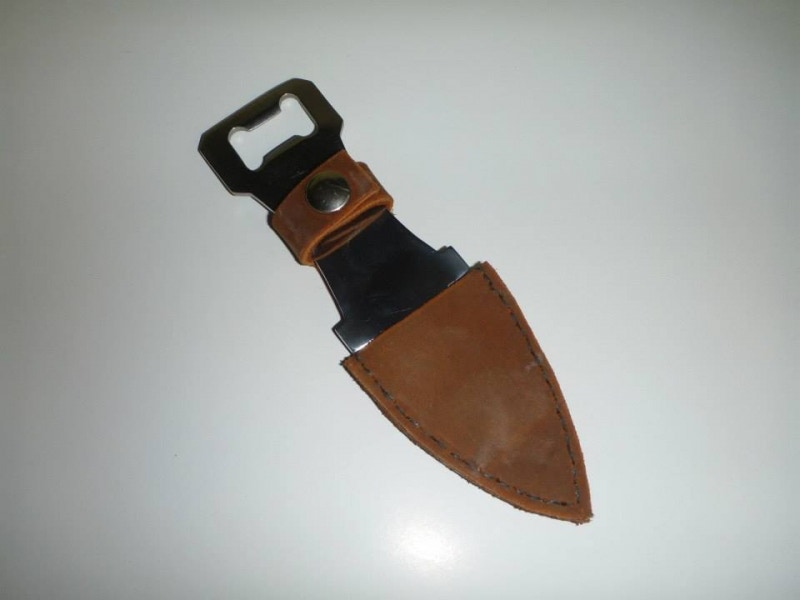

- Flaschenöffner

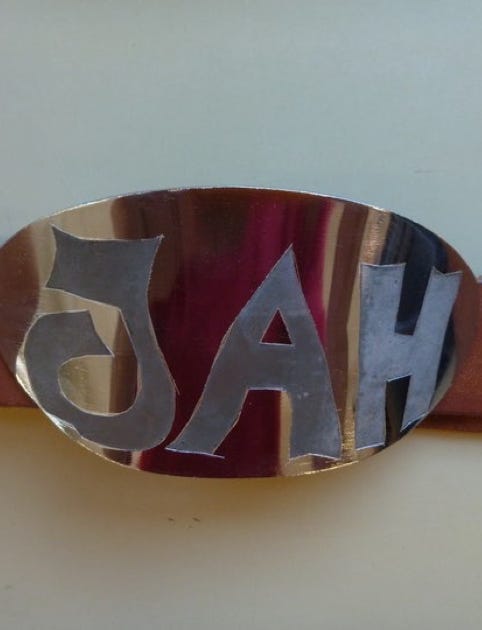

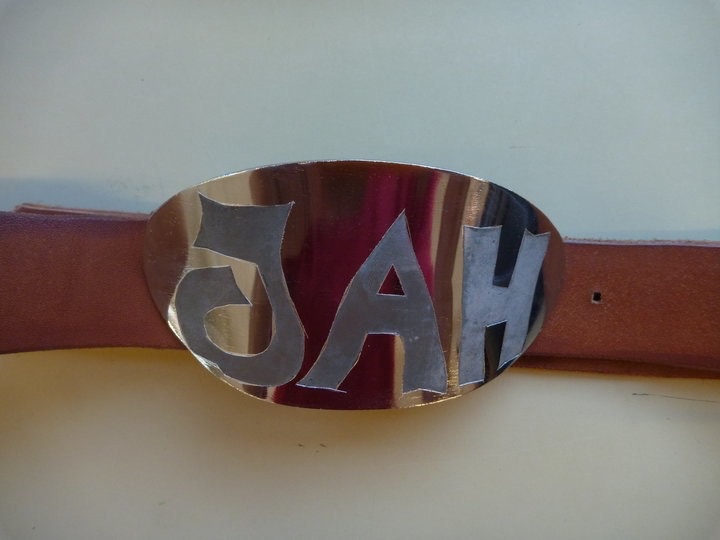

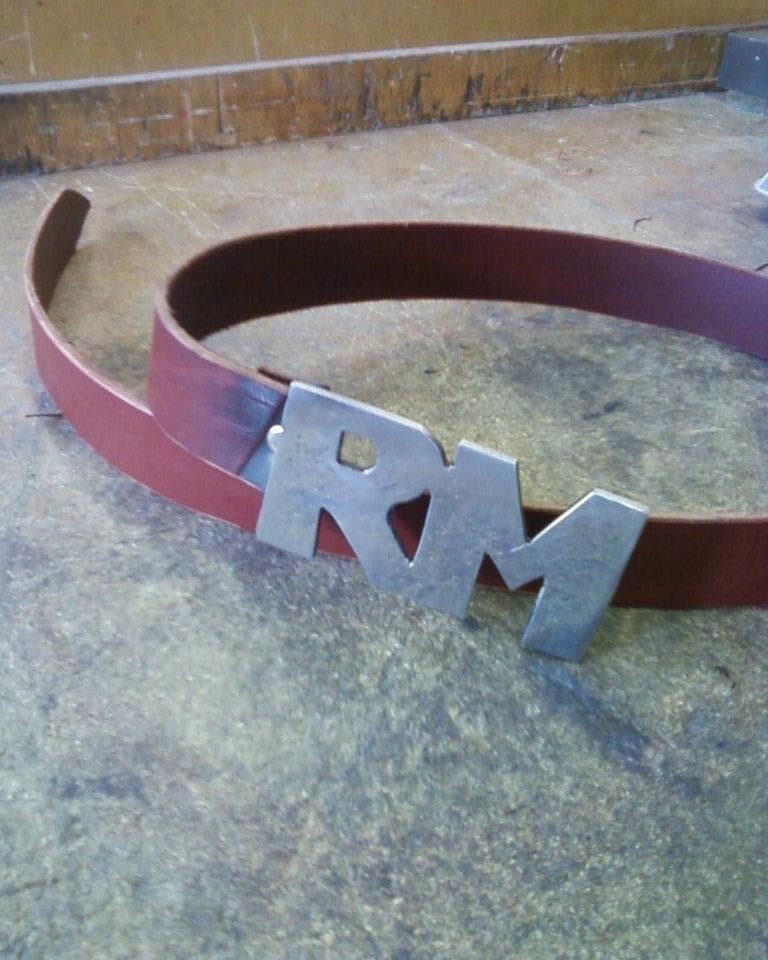

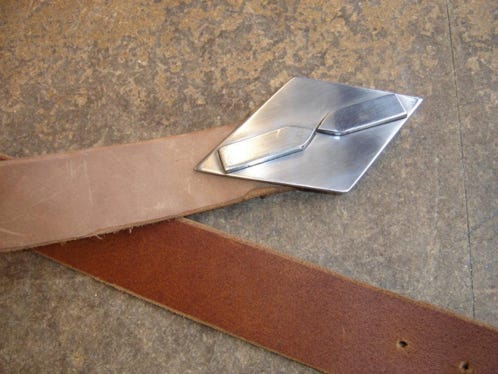

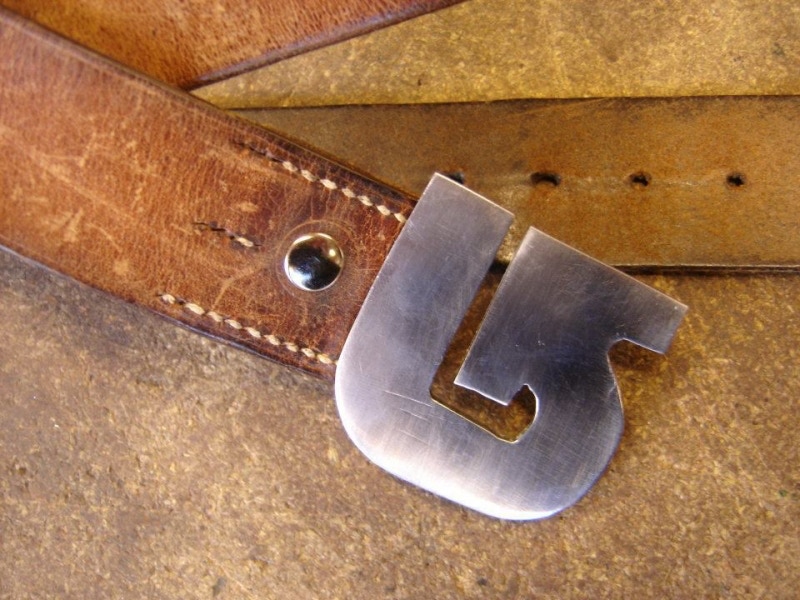

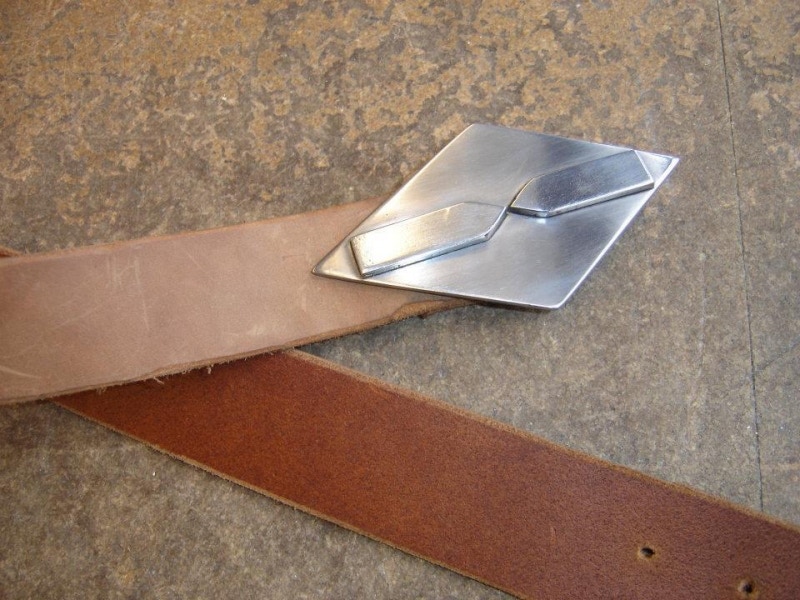

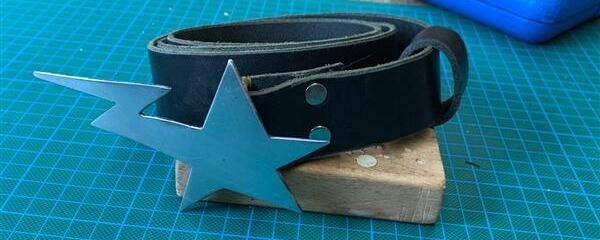

- Gürtelschnalle

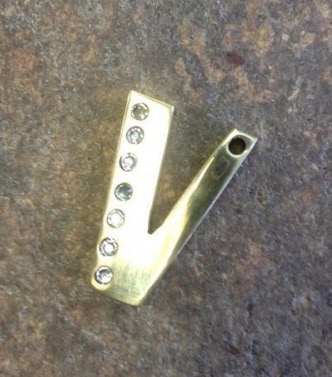

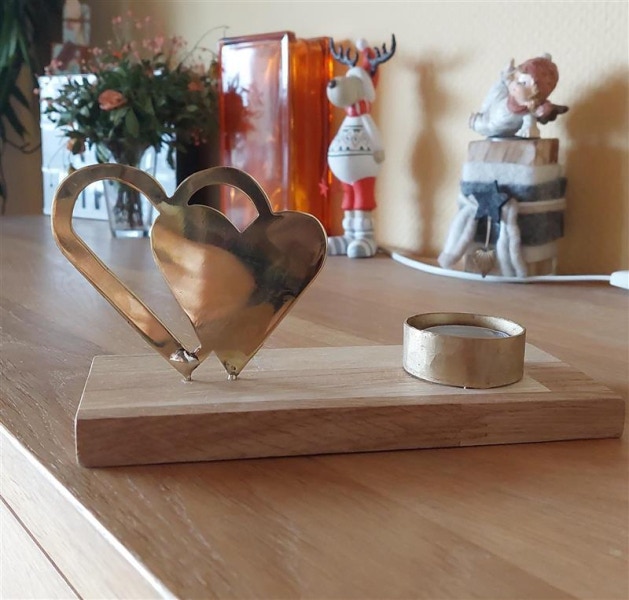

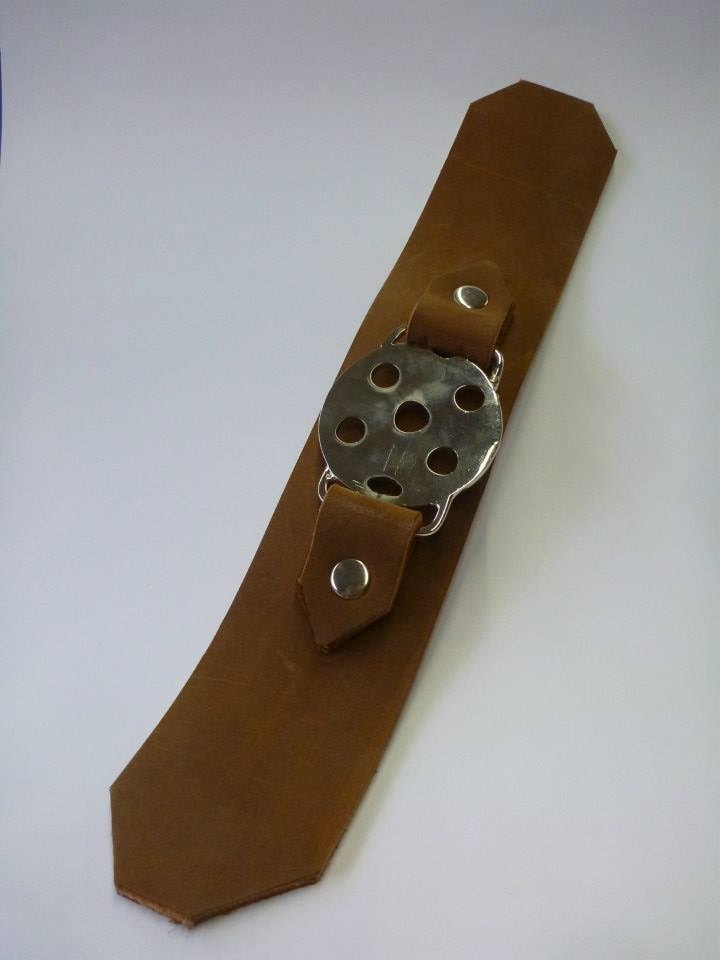

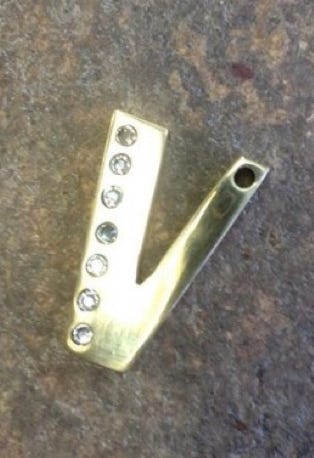

- Schmuck

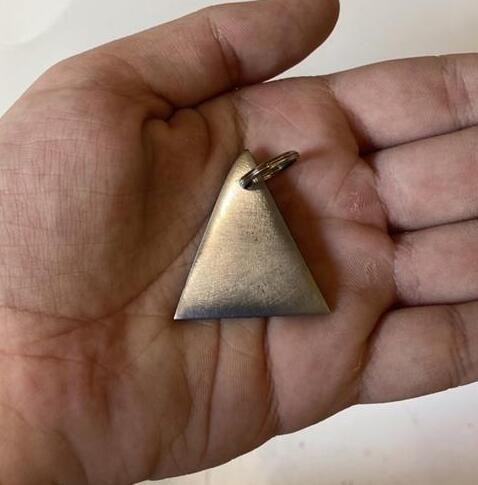

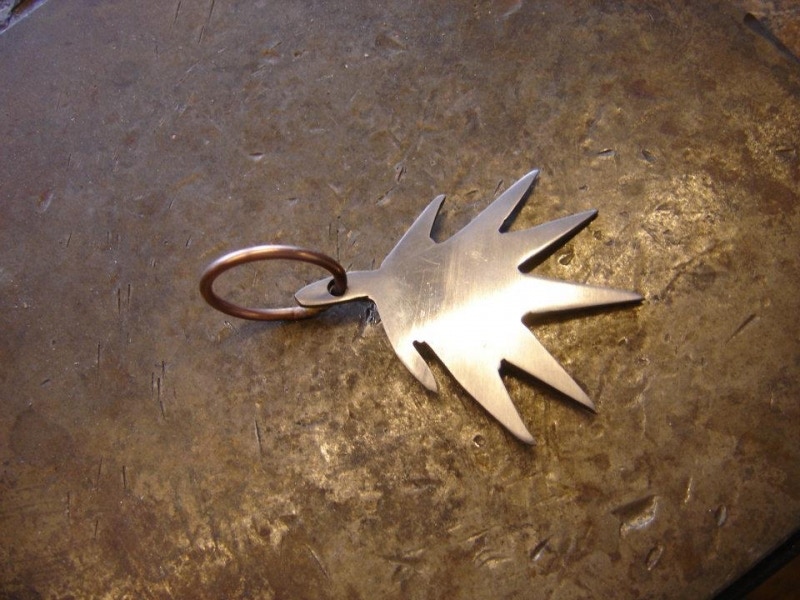

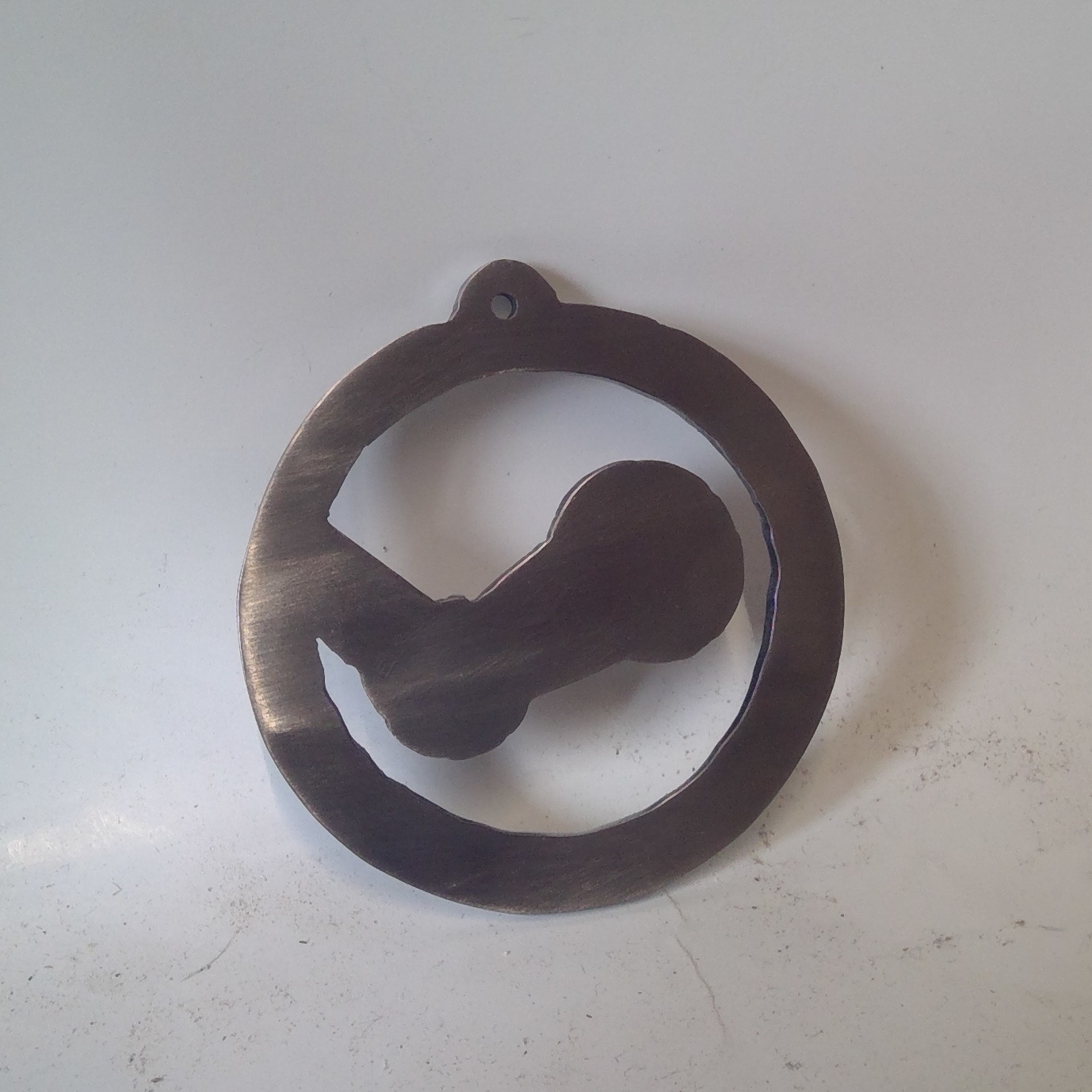

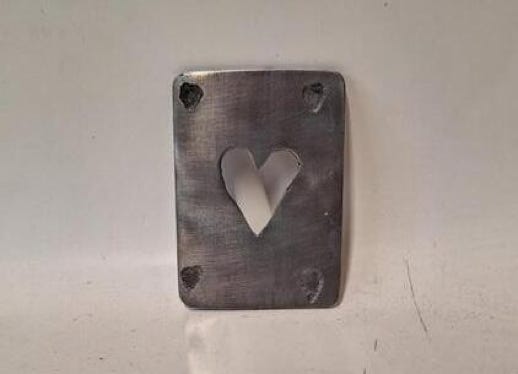

- Schlüsselanhänger

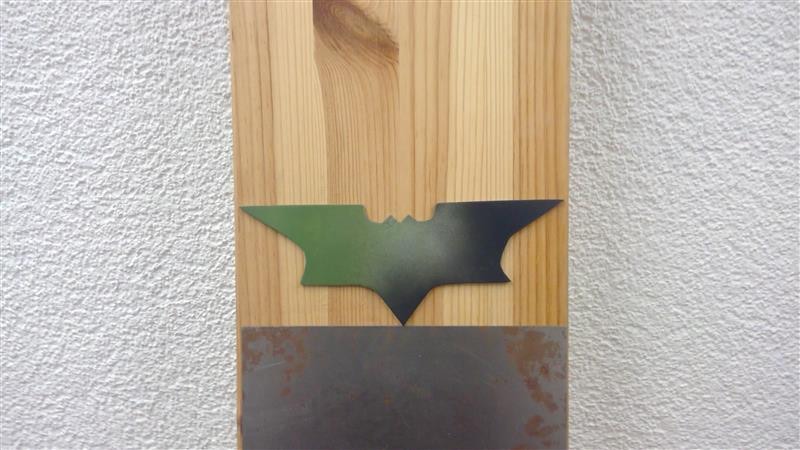

- Schild
- usw…
Vorgehen:
Zeichne Deinen Entwurf 1:1
(Oder drucke Deine Vorlage aus)

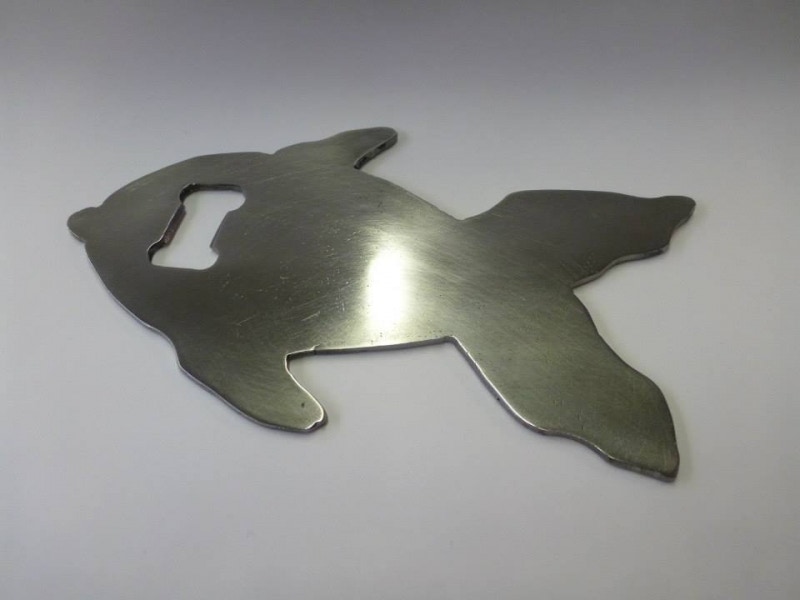

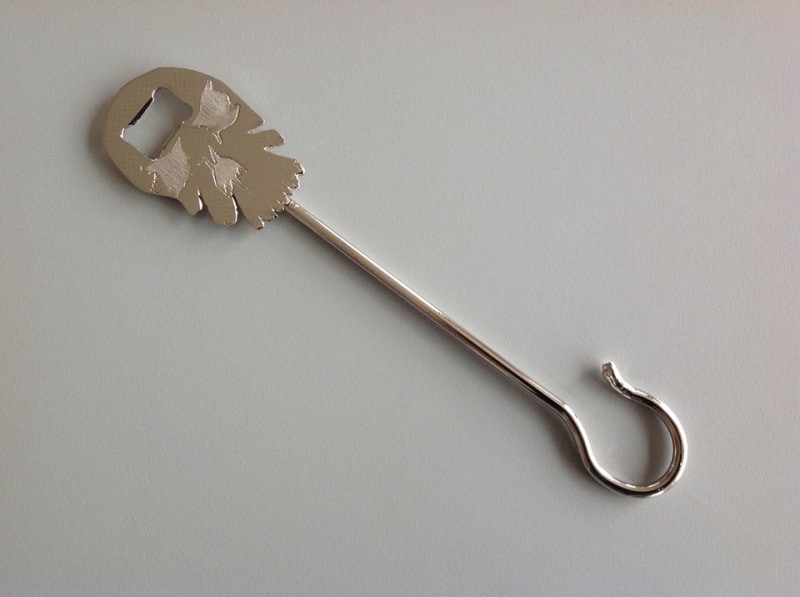

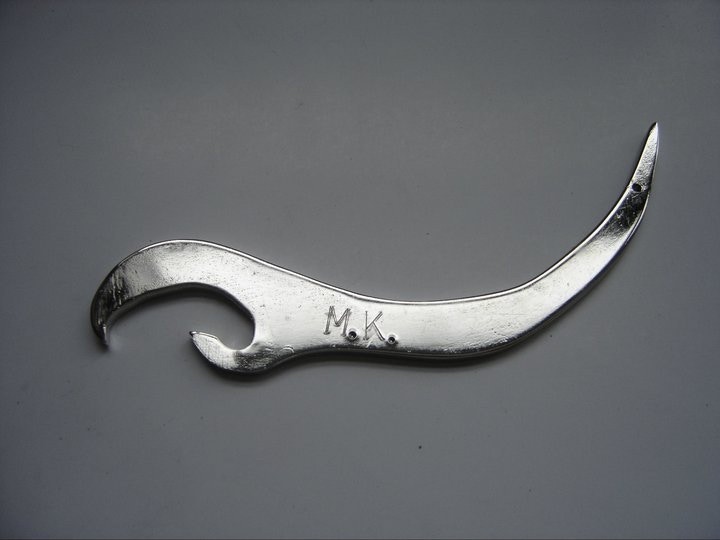

Für Flaschenöffner:
Zeichne zuerst die Öffnerfunktion ein
Setze bei den Schnittpunkten einen Körner
Bohre mit dem 8mm Bohrer die gekörnten Markierungen
Säge mit der Decoupiersäge die Verbindungen zwischen den Bohrungen durch. Achte auf die Linienführung!
Übertrage Deinen Entwurf auf das Stahlblech (mit der Reissnadel)
Bohre entlang des Risses möglichst
viele Löcher (5mm Bohrer).
Achte darauf, dass Du nicht in die
Figur bohrst!
Säge mit der Handsäge die Form den Bohrungen entlang aus
Aussenrundungen kannst Du an der Bandschleifmaschine auf den Riss schleifen
Innenrundungen werden mit der Feile auf den Riss gefeilt
Innenrundungen werden mit der Feile auf den Riss gefeilt
Möglichkeiten

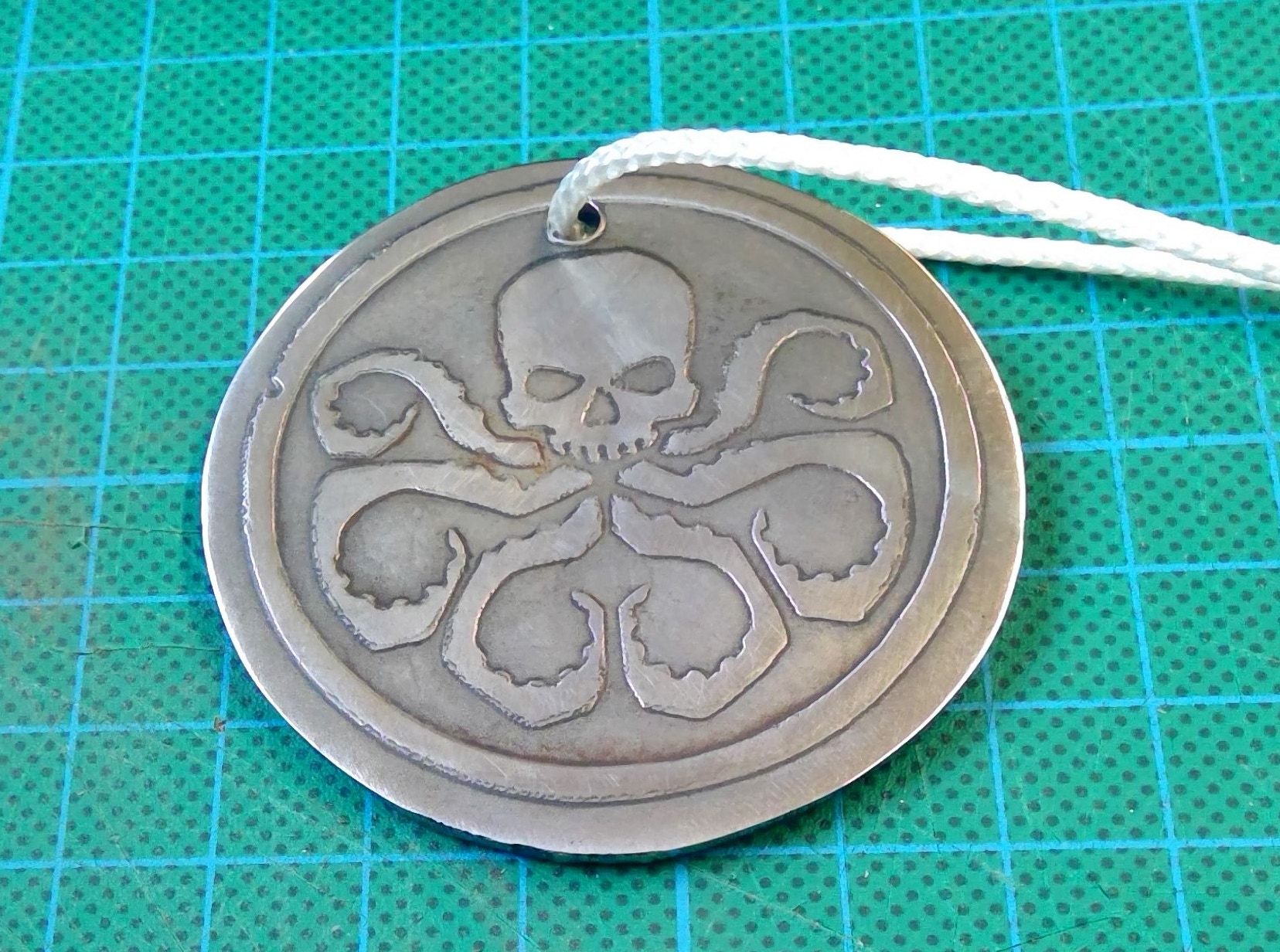

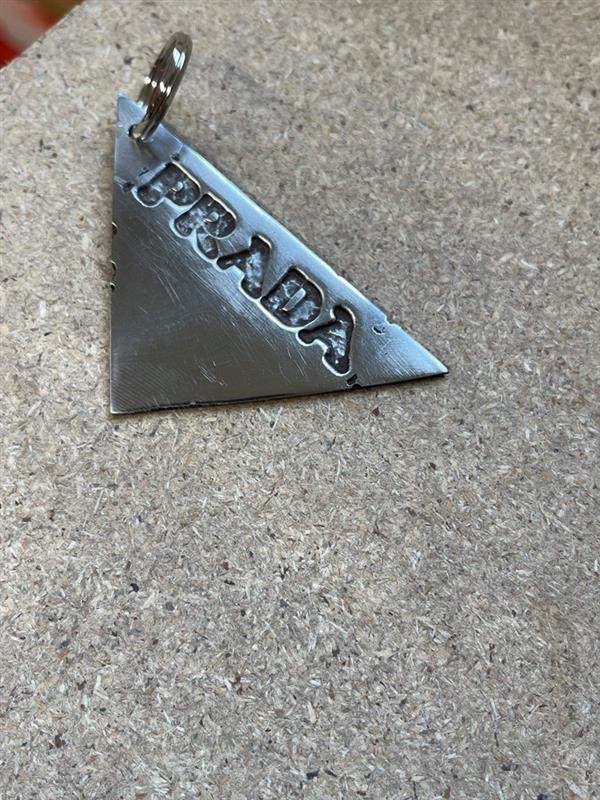

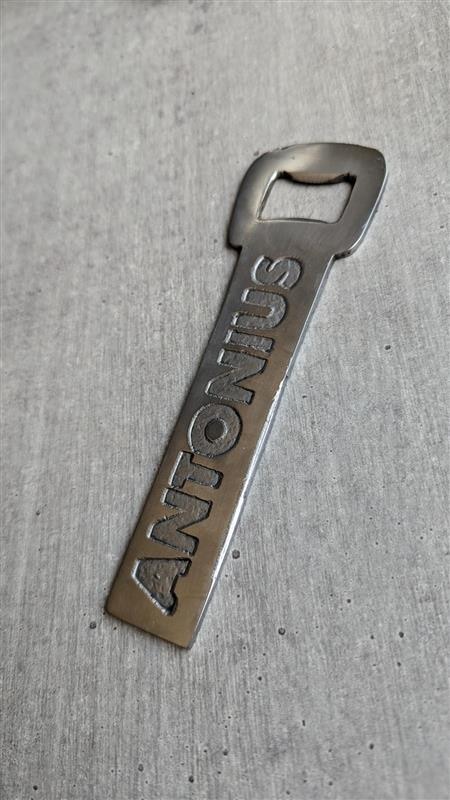

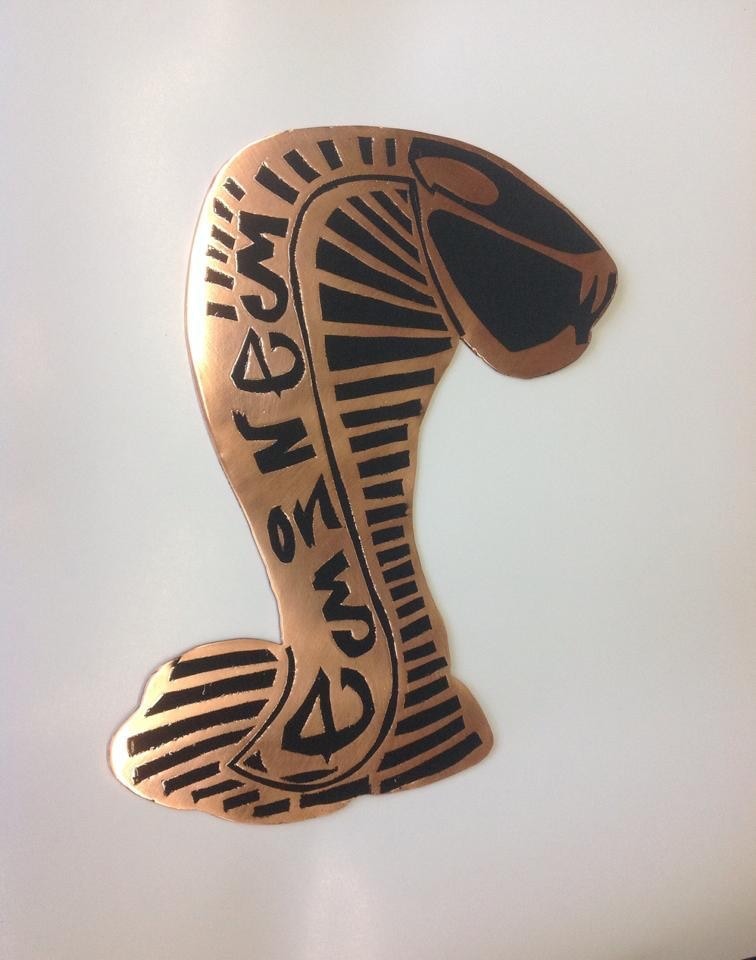

ÄTZUNG: Schriften oder Symbole können mit Säure ins Metall geätzt werden.
Dafür wird die Form mit dem gewünschten Schriftzug (aus dem Plotter) abgeklebt und danach für einige Zeit ins Ätzbad gelegt

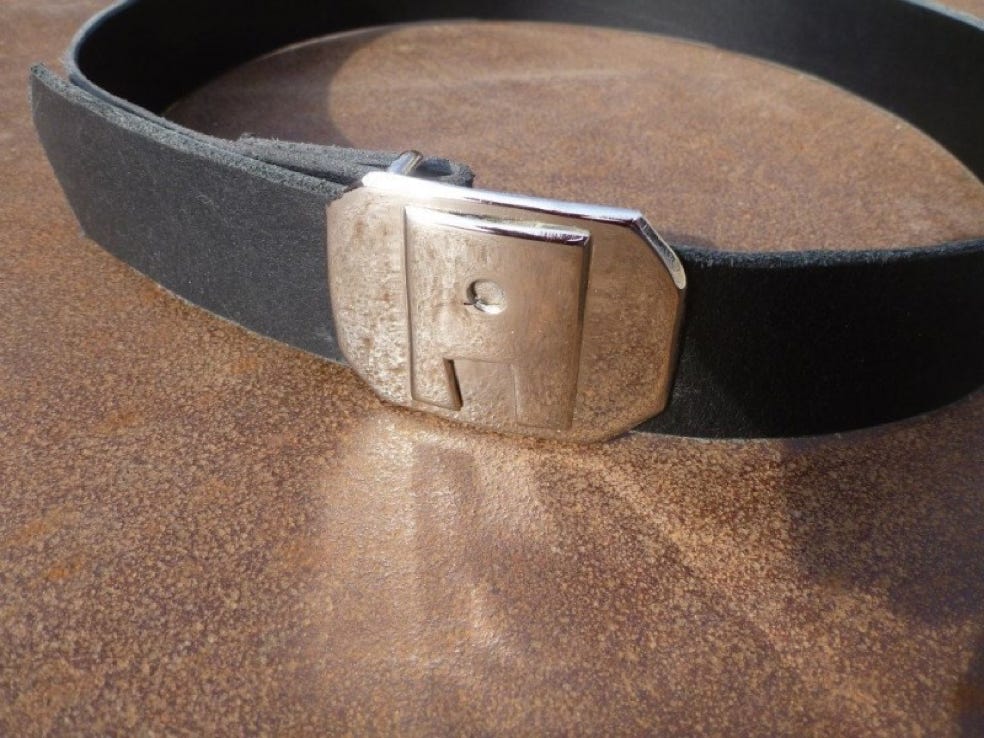

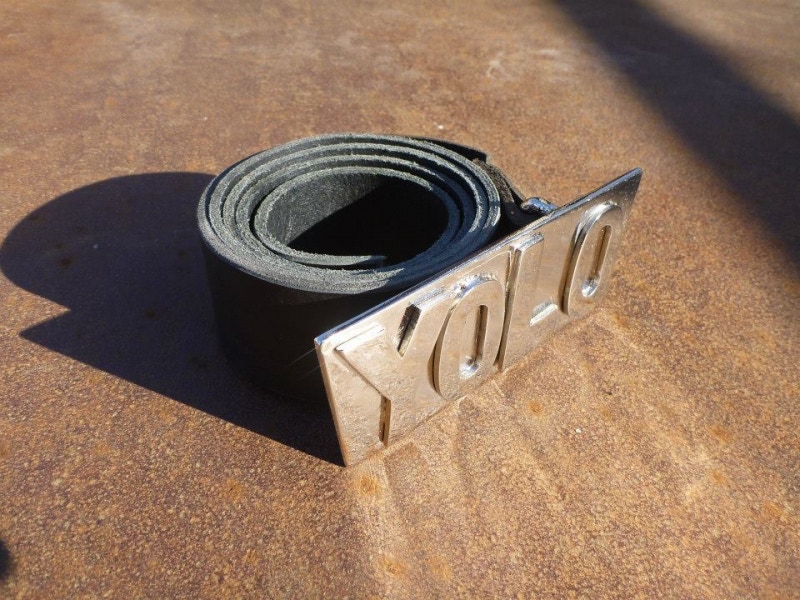

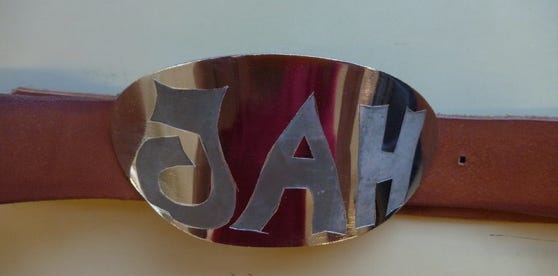

APPLIKATION: Zeichen oder Symbole können als eigene Formen hergestellt werden und auf die Form aufgelötet werden
KOMPETENZEN:
Ich weiss…
…was ein Funktionsgegenstand ist
…was Stahlblech ist
Ich kann…
…eine eigene Form entwerfen
…einen Entwurf übertragen
…eine Form aus Stahlblech genau herausarbeiten
…Stahlblech bis zur Politur behandeln
